一.概述
HOLD-608系列智能熱工自動檢定系統,是以計算機為核心,配以進口高精度六位半數字萬用表,以及低電勢掃描開關,主控箱等構成的測控系統。操作者可在中文Windows XP操作系統下方便地用鼠標進行全過程的操作。微機系統實時顯示檢定爐(或油槽、水槽等)的控溫曲線、溫度數值、以及檢定時間等參數。系統完全按照現行國家計量檢定規程進行數據處理,并能打印各種記錄表格、檢定證書,還可保留原始記錄以備將來查閱。系統完全實現了熱電偶和熱電阻檢定過程的全部自動化,即:自動控溫、自動檢定、自動數據處理、自動打印檢定結果。使操作者的勞動強度大大降低,并提高了檢定的工作質量。本裝置還提供了該系統的認證程序以及數據文件管理程序,為操作者對系統的認證和檢定結果的歸檔、檢索和查詢提供了方便。
二.主要性能特點
1.先進的操作方式
使用Windows軟件編程,完全在Windows XP操作平臺下運行。完全符合Windows環境的操作習慣,視窗界面,下拉式菜單,使用鼠標選擇輸入?yún)?shù)和進行過程操作,功能強大,使用方便、靈活、快捷。
2. 自動化程度高
檢定過程連續自動控溫、自動檢定、自動進行數據處理,自動打印各種檢定記錄和檢定證書。
3.高精度,高分辨率
選用先進的六位半高精度進口數表。準確度達0.005% ,分辯力0.1μV;0.1mΩ。檢測過程中進一步對采樣數據進行數字濾波和壞值剔除。
4.顯示直觀
在檢定過程中顯示器實時顯示檢定爐(或油槽、水槽等)的溫度變化曲線、檢定爐(油槽、水槽)溫度、檢定點溫度、檢定進程、冷端溫度、控溫偶的毫伏值(控溫?zé)犭娮璧碾娮柚担┖蜋z定時間。
5.功能齊全,配置靈活
可以檢定各種分度號的廉金屬熱電偶和Ⅱ級貴金屬熱電偶以及各種分度號的熱電阻
可以檢定兩線制(四線制)和三線制熱電阻
可以對熱電阻在同一個溫度點進行多批檢定,可在不同時間分別檢定0℃點和100℃點,程序自動整理合成報表,更切合熱電阻檢定的實際狀況,可有效地提高工作效率
具有多種冷端補償方式:備有零點補償,輸入室溫補償和冷端自動跟蹤補償三種方式供操作者選擇
可以對補償導線進行修正,使檢定結果更正確
可以任意設定溫度點:熱電偶在300℃-1200℃之間,每隔5℃;熱電阻在50℃-300℃之間每隔10℃任意設定
可以在油槽中檢定工作用低溫?zé)犭娕迹?span>50℃-300℃)
具有手動/自動切換功能,提供特殊情況下操作手段
主控箱四個按鈕操作,操作更加方便,更加正確
6.溫度控制精度高,檢定時間短
采用多種優化的直接數字控制算法,并提供多組不同對象的控溫參數選擇。保證檢定過程的溫度變化率檢定爐小于0.6℃/6min;油槽小于0.04℃/10min。熱電偶一般每個檢定點檢定時間約30分鐘左右;而熱電阻約60分鐘左右。
7.標準化程度高,報表規范
熱電偶、熱電阻的檢定過程、數據處理、檢定記錄和檢定證書完全符合國家計量檢定規程JJG-351-96、JJG-229-98規程和90溫標宣貫手冊的要求。尤其是熱電阻檢定程序已按照國家最新頒布的JJG-229-98規程重新進行了編制。
8.?dāng)?shù)據管理功能
系統備有數據文件管理功能,可對檢定報表進行存儲、歸檔、檢索和查詢。操作者可隨時查閱或打印任意一次的檢定記錄報表或檢定證書。裝置將報表的預覽和打印都放在“Office2003”下的電子表格“Excel”中進行處理。由于“Excel”的強大功能和方便靈活的操作方法,使報 表的預覽和打印都更得心應手。
9.保護措施完善
備有系統自檢程序,可對數字表、主控箱、專用接口卡以及導線連接情況進行自檢。當出現超溫、斷偶或電偶短路的情況系統將自動關斷調功輸出,切斷加熱電流并提示報警。當出現主控箱或微機死機時,系統也將自動關斷調功輸出,切斷加熱電流。
10.硬件設計合理,制作工藝先進
關鍵部件出廠前經過嚴格的老化和檢驗。調功器可提供三路調功輸出,為操作者對不同的控溫對象轉接提供方便。主控箱內配有具自動保護功能的CPU,因此系統更加安全可靠。
三. 主要技術指標
1. 掃描開關寄生電勢 ≤0.4μV
2. 分辨力
最高電勢測量分辨力 0.1μV
最高電阻測量分辨力 0.1mΩ
3. 準確度
電勢測量不確定度 ≤0.01%
電阻測量不確定度 ≤0.01%
熱電偶檢定不確定度 ≤1.2℃(含二等標準熱電偶年變化0.7℃)
熱電阻檢定不確定度 ≤0.05℃
4. 恒溫的穩定度
熱電偶檢定過程恒溫后 爐溫變化≤0.2℃/min
熱電阻檢定過程恒溫后 油槽溫度變化≤0.04℃/10min
5. 冷端自動補償
當冷端溫度在(20±10)℃的范圍內時,補償誤差≤0.2℃
6. 檢定溫度:
熱電偶300~1100℃
熱電阻0~300℃(包括低溫?zé)犭娕迹?
7. 檢定支數:
熱電偶可同時檢定1~10支
熱電阻可同時檢定1~10支,熱電阻允許在同一溫度點上進行多批檢定。
8. 可檢定熱電偶類分度表:S、K、E、R、B、T、N、J
可檢定熱電阻類分度表:Pt100、Pt50、Pt10、Cu100、Cu50、BA1、BA2、G
9. 一次可連續檢定點:熱電偶6個;熱電阻3個
10. 檢定時間:熱電偶檢定,正常條件下平均每百度約30分鐘。
11. 本檢定系統按現行國家計量檢定規程進行數據處理。
12. 工作環境:環境溫度 20℃±3℃;相對濕度≤75%
13. 使用電源:AC 220V±10% ;50±1Hz;要求接地電阻≤4Ω
四、主要配置

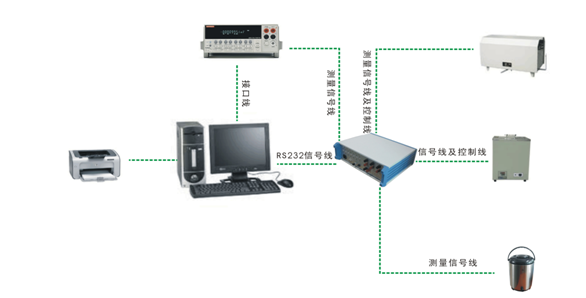

HOLD-608智能化溫度儀表檢定系統主要有主控箱、進口6 1/2位數字多用表、微機系統、檢定爐、水槽、油槽、熱工計量管理系統軟件、測量導線和通訊導線等部分組成。(見圖)
